肘节式高速超精密压力机 Marx-30T、Marx-40T、Marx-60T、Marx-80T
*该肘节式冲压机最大限度地发挥肘节式机构特性，具有机构简单、容量大、高钢性、热平衡性好的特点。
*配备完全对向式平衡，尽可能减少由于SPM变化导致的闭模高度位移以及首次冲压与二次冲压的下死点位移。
*采用左右分力相互抵消的平衡机构、双柱8面滚针导轨各双导轨，进一步提高了滑块的偏心载荷能力。
*配备高寿命、低噪音的新型无侧隙离合器/制动器，实现更安静运转。
工作台左右尺寸为60吨级1100mm、80吨级1500mm、在各自级别的产品系列中做到最宽。
*采用滑块调节量加长，以及电子旋钮式曲柄角度显示等性能，提高了操作性。

压印效果极佳

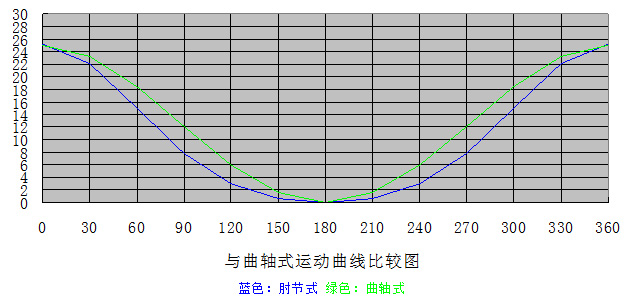

水平对称肘节连杆结构，使冲床滑块运动在下死点附近冲压曲线平滑，获得了极好的压印效果，满足引线框架等产品的印压要求。同时此结构的滑块运动方式，减少高速冲压时对模具的冲击，延长模具寿命。下图为滑块运动曲线：

刚性好、精度高—JIS特级精度
极高的加工精度；
水平对称肘节连杆结构的热变位移小；
动静压轴承技术使得冲床加减速滑块位移最小；
冲床特殊材料的使用；
精密油温冷热控制系统的温度控制。

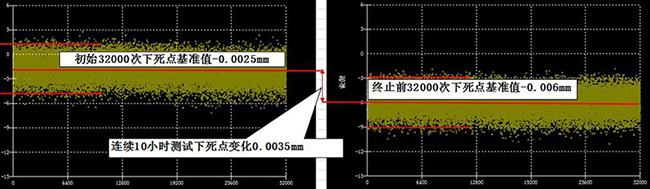

下图为恒温恒速条件下，下死点动态精度变化监测值：

型式		MARX-30T
加压能力	KN	300
行程	mm	16	20	25	30
冲程数	spm	200-1250	200-1200	200-1050	200-900
闭模高度	mm	190-240
滑块调节量	mm	50
滑块尺寸	mm	600×300
工作台面尺寸	mm	600×400
工作台厚度	mm	90
工作台开口尺寸	mm	400（上）x350(下）X60
床台开孔尺寸	mm	400×100
主马达	kw	11×4P
上模重量	Kg	MAX80
总重量	Kg	6500

型式		MARX-40T
加压能力	KN	400
行程	mm	16	20	25	30
冲程数	spm	180-1250	180-1000	180-900	180-850
闭模高度	mm	190-240
滑块调节量	mm	50
滑块尺寸	mm	750×340
工作台面尺寸	mm	750×500
工作台厚度	mm	120
工作台开口尺寸	mm	500x100
床台开孔尺寸	mm	560x120
主马达	kw	15×4P
上模重量	Kg	MAX105
总重量	Kg	8000

型式		MARX-60T
加压能力	KN	600
行程	mm	20	25	32	40
冲程数	spm	100-750	100-750	100-650	100-550
闭模高度	mm	220-300
滑块调节量	mm	80
滑块尺寸	mm	1030×500
工作台面尺寸	mm	1100×600
工作台厚度	mm	140
工作台开口尺寸	mm	800（上）x700(下）X100
床台开孔尺寸	mm	840×120
主马达	kw	22×4P
上模重量	Kg	MAX450
总重量	Kg	14000

型式		MARX-80T
加压能力	KN	800
行程	mm	20	25	32	40
冲程数	spm	120-600	120-500	120-500	120-450
闭模高度	mm	240-320
滑块调节量	mm	80
滑块尺寸	mm	1380×580
工作台面尺寸	mm	1500×800
工作台厚度	mm	160
工作台开口尺寸	mm	1160（上）x1160(下）X120
床台开孔尺寸	mm	1200×160
主马达	kw	30×4P
上模重量	Kg	MAX500
总重量	Kg	22000

标准配置
通用变频器调速主马达	√
组合型空气摩擦离合器/制动器	√
动态平衡装置	√
电子式凸轮角度控制开关	√
电子式曲轴角度指示器	√
触摸式面板式操作屏 8.4英寸	√
速度计	√
总计数器（9位元电子式）	√
预置计数器（9位元电子式）	√
计时器（7位元电工式）	√
分立式操作柜	√
马达逆转装置	√
误差料插座（附切换开关）	√
电动式滑块调节装置	√
安全门	√
双手式按钮开关	√
防震装置	√
油温加热冷却器	√
材料终端停止开关（接近式）	√
材料塗油器油箱（附电磁阀）	√
材料导轨（到工作台端面）	√
张限停止回路（定时器无）	√
200V电源插座	√
空气接头（1/4B)	√
作业用照明灯	√

选择配置	备注
高压气嘴（附电磁阀）	√
下死点检测装置	√
材料塗油辊	√
飞轮刹车	√
材料气押装置	√
切断计数器	√
夹模装置	√
